顎式破碎機是礦山初破的主力設備，更是各類礦山生產線的必備設備，橫跨砂石、選礦、制砂、磨粉四種領域并擔任礦山的初級破碎環節，作用、地位是顯而易見的。它既是用戶選投的對象，又是礦山廠家開發的對象之一。但由于鄂破工作原理，鄂板（活動、固定）成為了影響該設備性能、壽命的一個衡量點，為什么呢？

顎式破碎機展示

因為，鄂板的選材其實是很考究、慎重的，可直接關系到用戶的生產成本和后期的生產效益高低，總體來講耐磨、耐沖擊的鄂板能給用戶帶來更多的效益。下面為您詳細揭曉鄂破鄂板選材的大學問：

顎式破碎機鄂板選材學問大，一一為你揭曉

1、傳統的鄂板選材——高錳鋼

在很長的一段時間內，顎式破碎機生產廠家都采用高錳鋼作為鄂板的制作材質，高錳鋼在抗沖擊、承載載荷能力方面表現比較突出，但也因形變硬化不充分而使鄂板表面的硬度偏低，使得鄂板磨損較快。為提高顎板的使用壽命，試圖加入Cr、Mo、W、Ti、V、Nb等元素對高錳鋼進行改性處理，以及對高錳鋼進行彌散強化處理，提高其初始硬度和屈服強度。

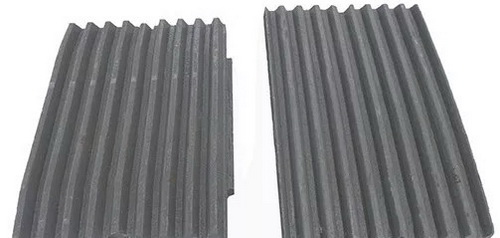

高錳鋼材質

2、改進后的鄂板備用選材之一——中錳鋼

中錳鋼的通常成份（%）：0.7-1.2C、6-9Mn、0.5-0.8Si、1-2Cr以及其它微量元索V、Ti、Nb、稀土等，使用中錳鋼作為顎板材質，鄂板的實際使用壽命與高錳鋼相比提高了20%以上。通過降低錳量讓奧氏體穩定性下降，故再受到沖擊或磨損時奧氏體易發生形變誘發馬氏體相變，而使其耐磨性提高。在耐磨性、壽命同步得到提升的同時，其制作成本并沒有增加，與高錳鋼幾乎是相當的。

3、改進后的鄂板備用選材之二——高鉻鑄鐵

高鉻鑄鐵是公認的有很高耐磨性，但是它的韌性卻較差，所以單使用高鉻鑄鐵去制作鄂板不能取得很好的效果。鄂破廠家都是將它用作制復合鄂板的材料之一，將高鉻鑄鐵鑲鑄或粘接于高錳鋼顎板上，這樣生產的鄂板相對耐磨性高達3倍以上、使用壽命也會顯著提高。

鄂板材質

4、改進后的鄂板備用選材之三——中碳低合金鑄鋼

中碳低合金鑄鋼是目前應用較廣泛的一種耐磨材料，它兼具較高的硬度、適當的韌性，可以抵抗物料切削和反復擠壓引起的鄂板疲勞剝落，表現出很好的耐磨性。通過成份及熱處理工藝的調整可以變動中碳低合金鑄鋼的硬度和韌性，已適應不同的工況條件要求。

鄂破廠家如何為鄂板選材——經驗之談

鄂板材質的理想選型是滿足高硬度、高韌性的要求，但是材質的韌性與硬度往往矛盾不能兼得，因此，鄂破廠家在實際選材時都會掌握設備的大概工況條件，再來決定材質的使用。

1、中、小型顎式破碎機

通常他們受到的承受的沖擊載荷并不很大，在這種工況條件下選用中碳低合金鋼或高鉻鑄鐵／低合金鋼復合材質，就比較適合還能帶來良好的技術經濟效益，而采用高錳鋼就不太適宜，很難使其充分加工硬化達到應用的硬度。

小型顎式破碎機

2、大規格的顎式破碎機

破碎的物料塊大受到強烈的沖擊、磨損，磨損件的磨損程度大、嚴重，此時改性或者彌散強化的高錳鋼仍可作為選材的對象。

大型顎式破碎機

3、將所破碎物料的硬度涵蓋范圍納入考慮

物料的硬度越高對易磨損材質的硬度要求也就越高，所以在滿足鄂板韌性要求的情況下，要盡可能地選用高硬度的材質。

4、根據易磨損件的磨損機制來靈活選擇材質

若以切削磨損為主，則選材時應該注重考慮材質的硬度；若以塑變磨損為主或疲勞磨損為主，則選材時應優先考慮選用塑性及韌性好的材質。

鄂破生產廠家——紅星機器

您購買的顎式破碎機鄂板材質是什么樣的呢?是否符合以上的選材機理呢？如有相關疑問，可在線咨詢技術人員。
