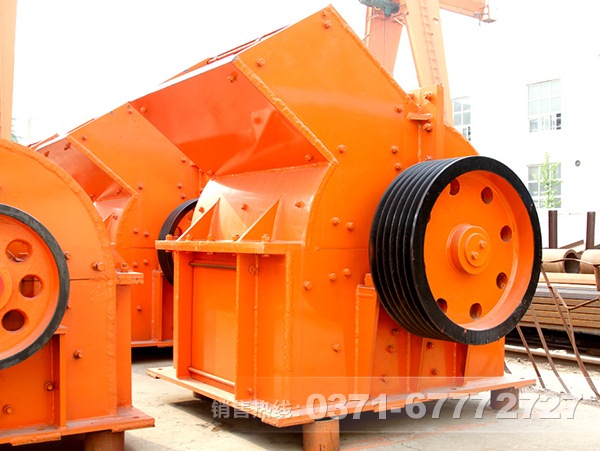

錘式破碎機在破碎各巖石及礦石，由是由設備的部件相互結合完成的破碎工作，特別一些主要部件在機內起到非常重要的作用。那么，以下是為大家介紹錘式破碎機的部件構造。

機架

錘式破碎機的機架用鋼板焊接而成，也可以做成箱型結構。沿轉子中心線為界可把機架分為上、下機架兩部分，彼此用螺栓聯接。其中上機架的上部為進料口。機架內部和礦石接觸部分均裝有錳鋼襯板。另外，在側壁設置了小門，供安裝和檢修用。

轉子

錘式破碎機的轉子由主軸、圓盤及錘頭等部分組成。圓盤上均勻開有分布的銷孔，用銷軸懸掛錘頭，為了防止圓盤和錘頭的軸向竄動，用鎖緊螺母在銷軸兩端固定。其中，錘頭的質量、形狀和材質決定著錘式破碎機的生產能力，錘頭動能的大小與錘頭的重量是成正比的，錘頭越重，動能越大，破碎的效率越高。

主軸

主軸是錘式破碎機支撐轉子的主要的部件，轉子、錘頭的重量、沖擊力都由其承受，所以主軸的材質需要具有較高的韌性和強度。

反擊板、襯板、機架

錘式破碎機主要通過錘頭高速捶打大塊石料使其破碎，在工作時，石料瞬間具有了極大的速度和動能，極易損壞機架。為了防止機架的磨損，紅星機器在機架的內壁用錳鋼做襯板，打擊板則采用高猛鋼鑄造，并經過淬火強化處理，保證了襯板和打擊板優越的耐磨性和耐沖擊性。
